Lựa chọn đường kính đường ống bơm PCCC – Đường ống máy bơm chữa cháy là bộ phận không thể thiếu trong hệ thống PCCC, có nhiệm vụ kết nối nguồn nước, máy bơm và mạng lưới phân phối đến các thiết bị chữa cháy. Trong đó, đường kính ống hút và ống đẩy phải được xác định phù hợp với lưu lượng, vận tốc dòng chảy, chiều dài tuyến ống và tổn thất áp lực.

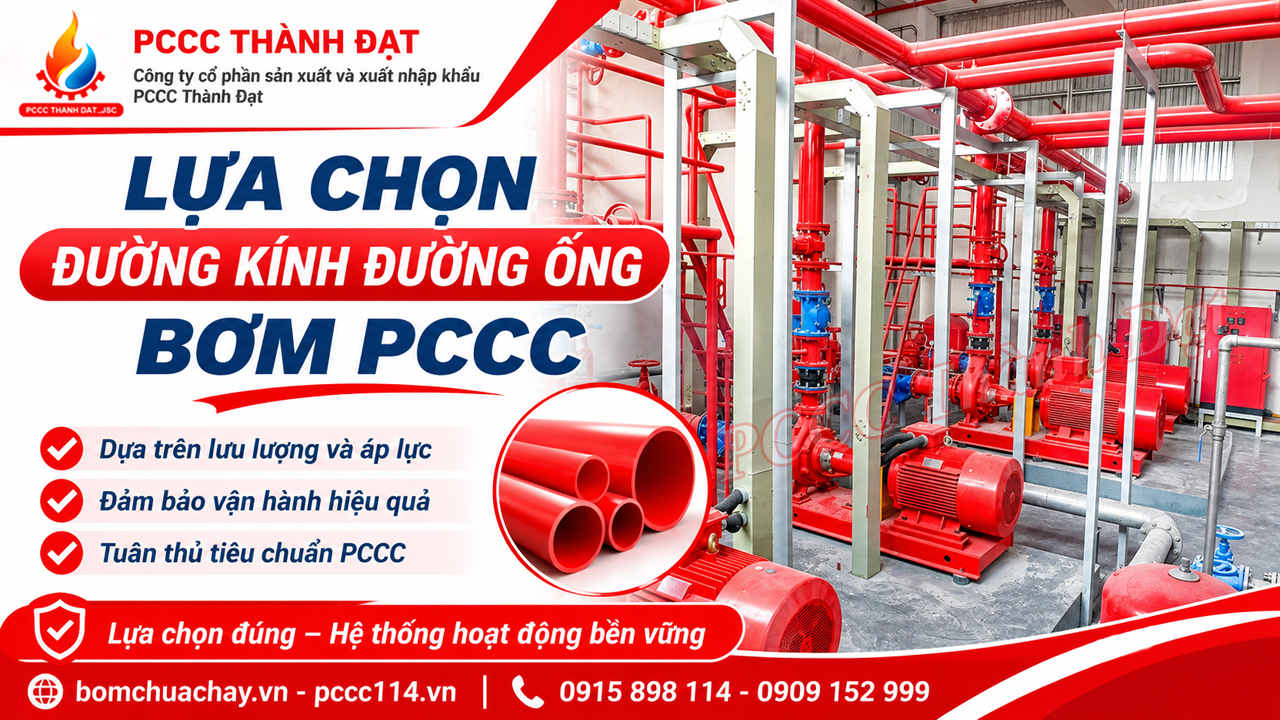

Cách lựa chọn đường kính đường ống bơm PCCC

Không nên lựa chọn đường ống chỉ dựa trên công suất động cơ hoặc kích thước đầu nối của máy bơm. Việc lựa chọn đường kính bơm đúng kích thước có ý nghĩa rất quan trọng để giúp đảm bảo lưu lượng cấp nước, hạn chế tổn thất áp suất, bảo vệ bơm, tối ưu chi phí,…

Cách lựa chọn đường kính đường ống bơm PCCC

Nếu lựa chọn đường kính ống không phù hợp, dòng nước có thể gặp trở lực lớn, gây suy giảm áp suất, tăng tổn thất thủy lực và làm giảm hiệu quả vận hành. Ngược lại, đường ống có kích thước hợp lý sẽ giúp khai thác tốt khả năng làm việc của máy bơm, đảm bảo cấp nước ổn định đến mạng lưới chữa cháy.

Những yếu tố quyết định đường kính ống máy bơm chữa cháy

Trước khi lựa chọn đường kính ống, cần thu thập đầy đủ thông số kỹ thuật và dữ liệu thiết kế. Một số yếu tố quan trọng cần xem xét gồm:

  • Lưu lượng nước yêu cầu: Là lượng nước mà máy bơm cần cung cấp trong một đơn vị thời gian, thường được tính bằng m³/h hoặc lít/phút. Khi lưu lượng tăng, tiết diện đường ống cũng cần được xem xét tăng tương ứng để tránh vận tốc dòng chảy quá lớn.
  • Vận tốc nước trong đường ống: Ảnh hưởng trực tiếp đến tổn thất ma sát. Nếu vận tốc quá cao, áp lực có thể suy giảm đáng kể trên tuyến ống, đồng thời làm tăng nguy cơ phát sinh rung động và va đập thủy lực trong một số điều kiện vận hành.
  • Chiều dài và cách bố trí tuyến ống: Đường ống càng dài, số lượng co, cút, tê và van càng nhiều thì tổn thất thủy lực càng cần được tính toán kỹ. Vì vậy, cùng một lưu lượng nhưng hai công trình có cách bố trí đường ống khác nhau có thể cần phương án lựa chọn kích thước không giống nhau.
  • Cột áp và đặc tính máy bơm: Cần đối chiếu đường kính ống với lưu lượng, cột áp và đường đặc tính của máy bơm. Đặc biệt, không nên chỉ dựa vào công suất động cơ hoặc kích thước cổ hút, cổ đẩy để quyết định toàn bộ đường kính tuyến ống.
  • Vật liệu và độ nhám bên trong ống: Các loại ống có vật liệu, độ nhám và độ dày thành khác nhau sẽ tạo ra điều kiện dòng chảy khác nhau. Khi tính toán, cần sử dụng đường kính trong thực tế và đặc tính vật liệu thay vì chỉ căn cứ vào kích thước danh nghĩa DN.

Lựa chọn đường kính đường ống bơm PCCC

Nguyên tắc chung khi chọn đường kính ống bơm PCCC:

  • Ống hút: Phải lớn hơn hoặc bằng đường kính cổ hút của máy bơm (thường không nhỏ hơn DN100 đối với ống chính). Không được nhỏ hơn ống đẩy để tránh hiện tượng sụt áp và xâm thực bơm.
  • Ống đẩy: Kích thước được tính toán để đảm bảo lưu lượng và giữ tổn thất áp lực trong giới hạn cho phép.

Vận tốc dòng chảy tối ưu trong ống

Để tránh tổn thất ma sát quá lớn hoặc gây rung động/va đập thủy lực, vận tốc nước nên ở mức:

  • Ống hút:
    • Từ .5 – 2.0 m/s (theo tiêu chuẩn thông dụng).
    • Hoặc 1.0 – 1.2 m/skhi đường kính dưới DN250 (và 1.2 – 1.6 m/s khi lớn hơn DN250 theo một số quy định).
  • Ống đẩy:
    • Từ 2.5 – 4.0 m/s (hoặc 2 – 3 m/stùy thiết kế hệ thống).
    • Hoặc 1.5 – 2.0 m/s khi dưới DN250 và 2.0 – 2.5 m/s khi lớn hơn DN250.

Công thức tính đường kính ống

Đường kính trong của ống được tính theo công thức thủy lực: D = √Q/πV

Trong đó:

  • Q: Lưu lượng nước của máy bơm (m³/s hoặc quy đổi phù hợp).
  • V: Vận tốc dòng chảy tối ưu trong ống (m/s).
  • D: Đường kính trong của ống (m).

Kích thước tham khảo theo tiêu chuẩn NFPA 20

Theo tiêu chuẩn Hiệp hội Phòng cháy Quốc gia Hoa Kỳ (NFPA 20), kích thước ống tối thiểu thường gặp cho từng loại máy bơm:

  • Máy bơm điện: Cỡ ống từ 4″ – 6″ (khoảng DN100 – DN150).
  • Máy bơm Diesel: Cỡ ống lớn hơn hoặc bằng 6″ (DN150 trở lên).
  • Máy bơm nhỏ gọn: Cỡ ống từ 2″ – 4″ (DN50 – DN100)

Để xác định sơ bộ đường kính trong của đường ống, có thể sử dụng phương trình liên hệ giữa lưu lượng, vận tốc và tiết diện dòng chảy:

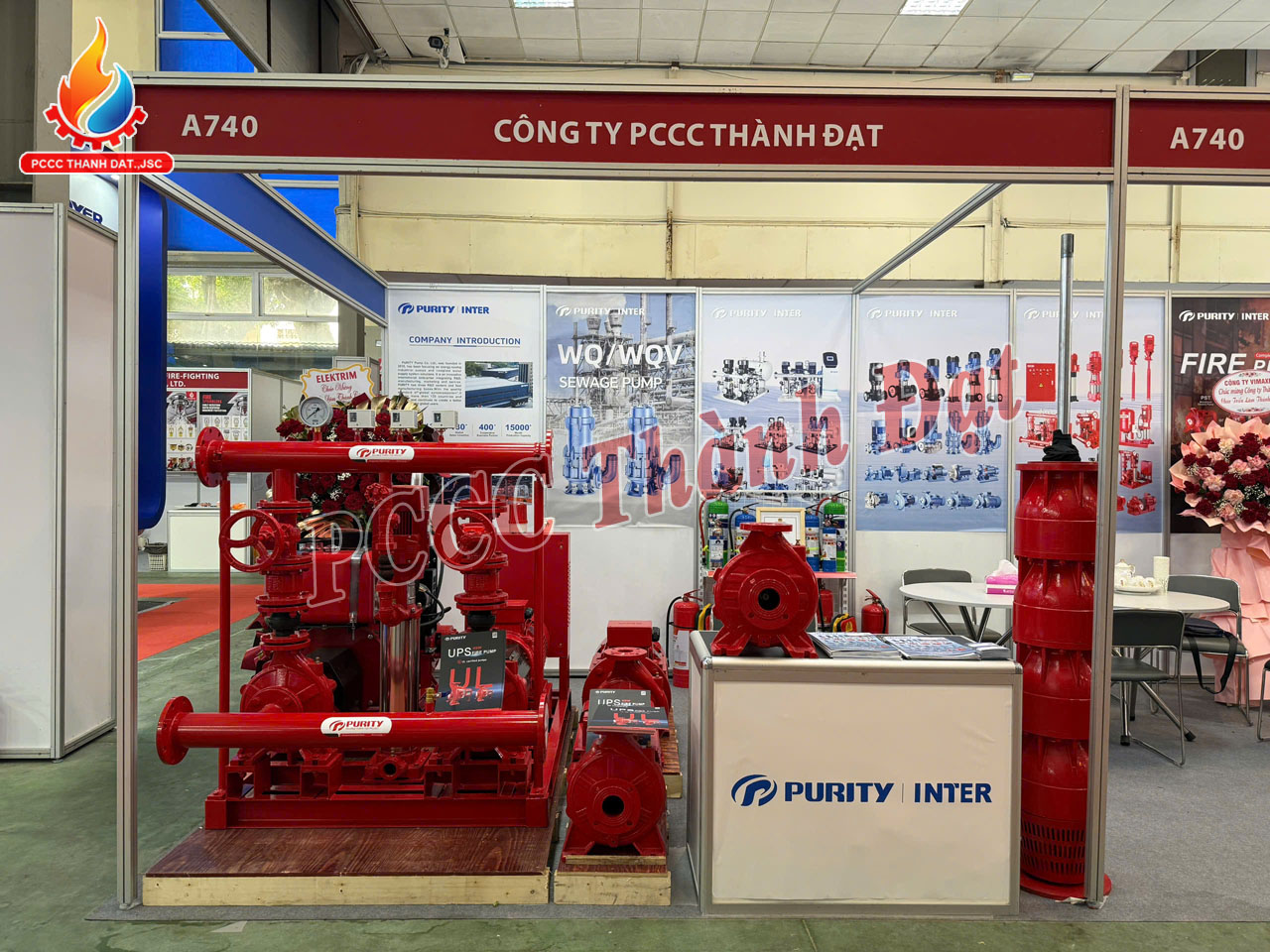

PCCC Thành Đạt – Đơn vị cung cấp máy bơm chữa cháy cho công trình
