Sơ đồ lắp đặt máy bơm chữa cháy là tài liệu kỹ thuật quan trọng giúp xác định vị trí các thiết bị, cách bố trí đường ống và phương án kết nối hệ thống bơm PCCC. Lắp đặt đúng thiết kế giúp máy bơm chữa cháy vận hành ổn định, cấp nước hiệu quả và hỗ trợ hệ thống chữa cháy hoạt động khi có sự cố.

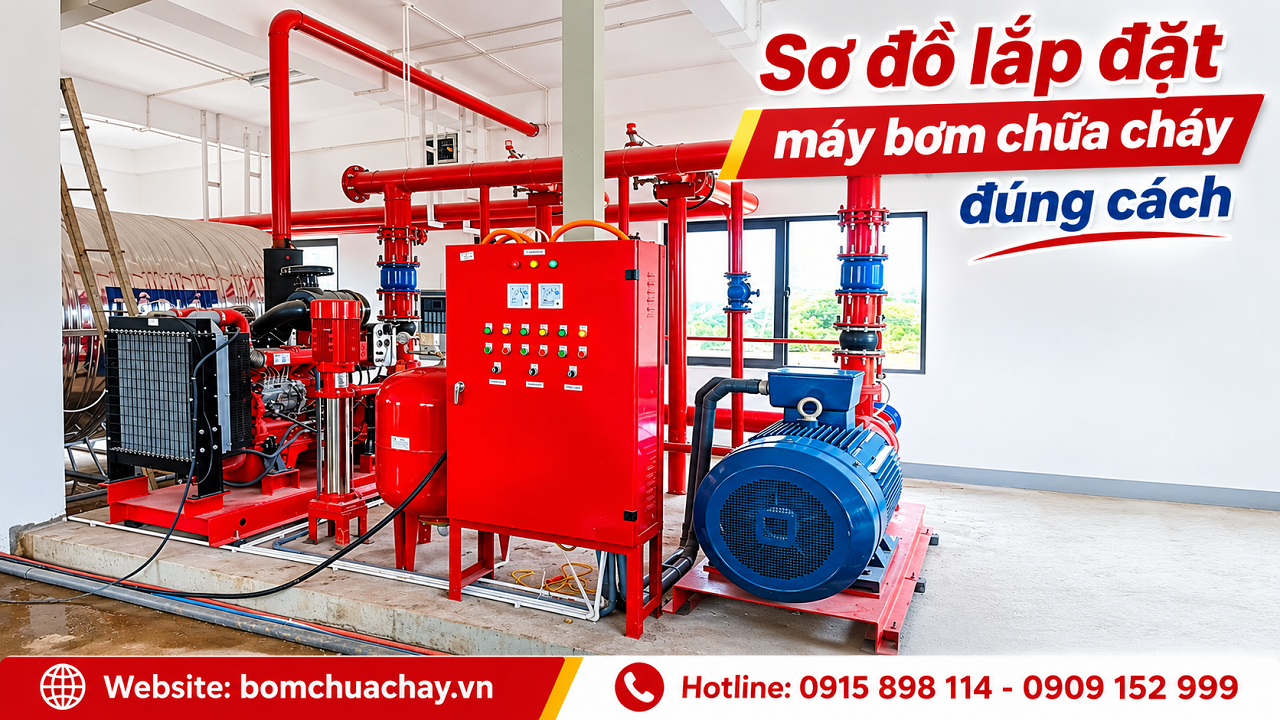

Sơ đồ lắp đặt máy bơm chữa cháy đúng kỹ thuật

Đối với nhà xưởng, chung cư, trung tâm thương mại và các công trình sản xuất, hệ thống bơm chữa cháy cần được thiết kế phù hợp với quy mô sử dụng, lưu lượng, cột áp và nguồn nước thực tế. Công tác thi công lắp đặt nên được thực hiện bởi đơn vị có chuyên môn, tuân thủ hồ sơ thiết kế và các quy định PCCC hiện hành

Các thành phần trong sơ đồ lắp đặt máy bơm chữa cháy

Sơ đồ lắp đặt máy bơm chữa cháy đúng kỹ thuật

Một hệ thống bơm chữa cháy thông dụng có thể bao gồm các thiết bị chính sau:

  • Bể chứa nước: Dự trữ nguồn nước phục vụ chữa cháy theo yêu cầu thiết kế của công trình.
  • Máy bơm chữa cháy chính: Thường sử dụng động cơ điện để cấp nước cho hệ thống.
  • Máy bơm chữa cháy dự phòng: Có thể sử dụng động cơ diesel nhằm duy trì khả năng cấp nước khi nguồn điện hoặc bơm chính gặp sự cố.
  • Bơm bù áp: Duy trì áp lực đường ống trong trạng thái chờ, hạn chế việc bơm chính khởi động không cần thiết.
  • Tủ điều khiển: Quản lý chế độ vận hành, giám sát trạng thái và điều khiển cụm bơm.
  • Hệ thống đường ống và phụ kiện: Gồm ống hút, ống đẩy, van chặn, van một chiều, đồng hồ áp suất, lọc rác và các phụ kiện theo thiết kế.

Tùy đặc điểm công trình, sơ đồ có thể được điều chỉnh về số lượng máy bơm, phương án cấp nước và cách bố trí thiết bị.

Sơ đồ lắp đặt máy bơm chữa cháy đúng kỹ thuật – Nguyên lý hoạt động của hệ thống bơm

Hệ thống bơm chữa cháy thường được thiết kế để phối hợp hoạt động giữa bơm bù áp, bơm chính và bơm dự phòng.

  • Khi hệ thống ở trạng thái chờ: Bơm bù áp duy trì áp lực đường ống theo giá trị cài đặt.
  • Khi áp suất giảm do nhu cầu chữa cháy: Bơm chữa cháy chính khởi động theo logic điều khiển đã được thiết kế.
  • Khi bơm chính hoặc nguồn điện gặp sự cố: Bơm dự phòng hoạt động theo phương án điều khiển và liên động của hệ thống.

Ngưỡng áp suất khởi động, trình tự vận hành và chế độ dừng phải được xác định theo hồ sơ thiết kế, đặc tính thiết bị và yêu cầu áp dụng. Không nên sử dụng một mức áp suất cố định cho mọi công trình.

Hướng dẫn lắp đặt máy bơm chữa cháy đúng kỹ thuật

Để giúp việc lắp đătj bơm đúng kỹ thuật, người dùng nên lắp đặt bơm theo các thao tác sau:

  • Khảo sát và kiểm tra mặt bằng: Đánh giá vị trí phòng bơm, nguồn nước, cao độ, đường vận chuyển thiết bị và không gian bảo trì. Vị trí lắp đặt cần thuận tiện thao tác, thông thoáng và hạn chế nguy cơ ngập nước.
  • Thi công bệ đặt máy bơm:Bệ máy cần đủ khả năng chịu tải, có kết cấu phù hợp với trọng lượng và độ rung của cụm bơm. Sau khi định vị, cố định chân máy bằng bu lông neo và kiểm tra độ cân bằng theo hướng dẫn của nhà sản xuất.
  • Định vị và cố định bơm: Đặt máy bơm đúng vị trí trên bản vẽ, bảo đảm việc căn chỉnh trục và khớp nối chính xác đối với cụm bơm có động cơ rời. Khi nâng hạ thiết bị, cần sử dụng dụng cụ nâng có tải trọng phù hợp và đúng điểm nâng quy định.
  • Lắp đường ống hút và ống đẩy: Đường ống phải được tính toán theo lưu lượng, tổn thất áp lực và điều kiện hút của máy bơm. Giá đỡ đường ống cần chắc chắn để tránh truyền tải trọng lên thân bơm. Lắp van, đồng hồ áp suất, lọc rác và các phụ kiện đúng vị trí trong bản vẽ được duyệt. Các mối nối phải kín, hạn chế lọt khí ở đường hút. Với bơm hút từ bể hoặc nguồn nước thấp hơn tâm bơm, cần thiết kế phương án mồi nước phù hợp với loại máy.
  • Đấu nối điện và thiết bị điều khiển: Máy bơm điện cần được đấu nối theo sơ đồ điện, kiểm tra tiếp địa, thiết bị bảo vệ và chế độ điều khiển. Với máy bơm diesel, cần kiểm tra nhiên liệu, dầu bôi trơn, nước làm mát, ắc quy khởi động và hệ thống xả khí thải.
  • Kiểm tra, chạy thử và nghiệm thu: Trước khi đưa vào sử dụng, cần kiểm tra độ kín của đường ống, tình trạng van, chiều quay động cơ, áp suất, lưu lượng và khả năng vận hành của từng máy bơm.

Những nguyên tắc cần lưu ý khi lắp đặt máy bơm chữa cháy

Để hạn chế lỗi kỹ thuật và tăng độ tin cậy khi vận hành, cần chú ý:

  • Chọn máy bơm đáp ứng lưu lượng, cột áp và điều kiện làm việc của công trình.
  • Bố trí đường ống hút phù hợp, hạn chế co cút không cần thiết và nguy cơ lọt khí.
  • Không để đường ống gây lực hoặc tải trọng bất thường lên đầu hút, đầu đẩy của bơm.
  • Lắp đúng chiều van một chiều, van chặn và các thiết bị đo.
  • Kiểm tra mức nhiên liệu, dầu bôi trơn, nước làm mát và ắc quy đối với bơm diesel.
  • Duy trì chế độ kiểm tra, bảo dưỡng và chạy thử theo hướng dẫn kỹ thuật.
  • Không tự ý thay đổi thông số điều khiển hoặc trình tự khởi động khi chưa được người có chuyên môn đánh giá.

Lưu ý: Sơ đồ lắp đặt phải phù hợp với bản vẽ thiết kế của công trình và đặc tính của thiết bị thực tế. Không nên áp dụng nguyên xi sơ đồ của công trình khác hoặc tự lắp đặt hệ thống PCCC chỉ dựa trên hình minh họa.

Đơn vị tư vấn và cung cấp máy bơm chữa cháy uy tín

Nếu đang tìm hiểu sơ đồ lắp đặt máy bơm chữa cháy, chủ đầu tư, nhà thầu, các doanh nghiệp nên lựa chọn đúng bơm phù hợp ngay từ giai đoạn thiết kế để thuận lợi cho thi công, vận hành và bảo trì.

Sơ đồ lắp đặt máy bơm chữa cháy đúng kỹ thuật

PCCC Thành Đạt là một trong những đơn vị uy tín đang cung cấp, lắp ráp và phân phối hàng loạt các dòng máy bơm chữa cháy phục vụ nhiều nhu cầu công trình.

Công ty với hệ thống Showroom từ Bắc vào Nam hiện đang cung cấp rất nhiều dòng máy bơm chữa cháy khác nhau như máy bơm chữa cháy điện, diesel và xăng của nhiều thương hiệu lớn như Inter, Pentax, Ebara, Tohatsu, Vicky với công suất đa dạng để có thể phục vụ từng mục đích nhu cầu của từng dự án, công trình.

Mỗi model bơm được Thành Đạt cung cấp và bán ra thị trường đều được Công ty chúng tôi đảm bảo là hàng mới, có nguồn gốc xuất xứ rõ ràng, giá sản phẩm luôn cạnh tranh, được niêm yết rõ ràng, bảo hành bơm 12 tháng.
