Cấu tạo của máy bơm chữa cháy – Trong một hệ thống phòng cháy chữa cháy, máy bơm chữa cháy giữ vai trò quan trọng giúp tạo lưu lượng và áp lực để đưa nước đến các thiết bị chữa cháy khi có sự cố xảy ra. Tuy nhiên, để lựa chọn, lắp đặt và vận hành bơm đúng cách, việc hiểu rõ cấu tạo của máy bơm chữa cháy là điều rất quan trọng.
Contents
Tìm hiểu về đặc điểm cấu tạo của máy bơm chữa cháy
Là một trong những thiết bị không thể thiếu trong bất cứ hệ thống chữa cháy nào hiện nay, thế nhưng không phải người dùng nào cũng hiểu rõ về các sản phẩm máy bơm chữa cháy. Để đảm bảo quá trình vận hành và sử dụng bơm chữa cháy đạt hiệu quả thì người dùng cần phải nắm rõ các thông tin liên quan tới sản phẩm cũng như đặc điểm cấu tạo của bơm rất quan trọng.

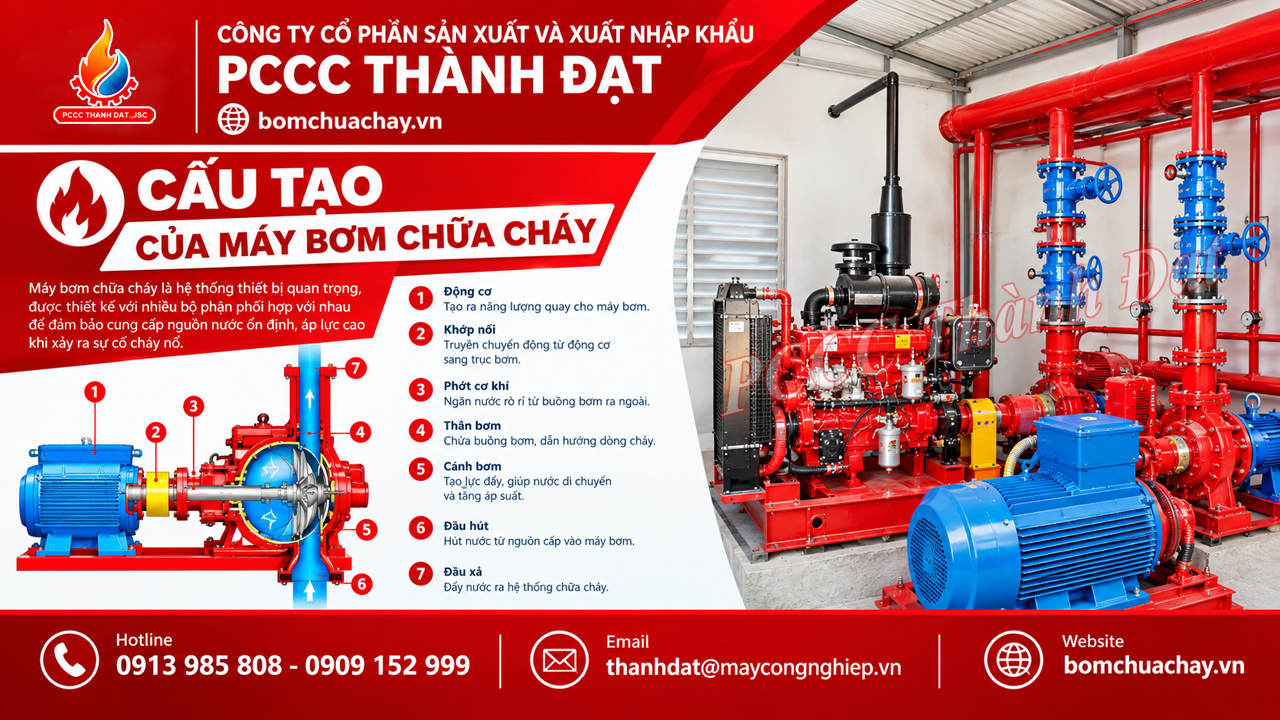

Tùy vào thương hiệu, công suất và kiểu máy, cấu tạo của bơm chữa cháy có thể có sự khác biệt. Máy bơm chữa cháy được sử dụng ở các hệ thống chữa cháy hiện chủ yếu là dòng máy bơm ly tâm trục ngang và được cấu tạo gồm các bộ phận như:
Cấu tạo máy bơm chữa cháy – Thân bơm
Thân bơm là phần vỏ bao quanh cụm thủy lực và tạo nên không gian để dòng nước di chuyển bên trong máy. Đây cũng là bộ phận chịu tác động của áp suất nước trong quá trình thiết bị hoạt động.
Tùy thiết kế, thân bơm có thể được chế tạo từ gang, thép hoặc các vật liệu phù hợp với điều kiện sử dụng. Hình dạng buồng bơm được tính toán để định hướng dòng nước sau khi đi qua cánh bơm đến cửa xả.
Đối với hệ thống PCCC, việc lựa chọn máy bơm không nên chỉ dựa vào kích thước hoặc công suất động cơ. Thân và cụm thủy lực phải phù hợp với lưu lượng, cột áp và điều kiện làm việc của hệ thống.
Thân bơm cũng thường có các vị trí kết nối với đường ống hút và đường ống đẩy, tạo thành đường dẫn khép kín cho dòng nước.
Cánh bơm
Cánh bơm là bộ phận chuyển động quan trọng nằm bên trong buồng bơm. Khi máy vận hành, cánh quay với tốc độ do động cơ truyền tới và tác động trực tiếp lên dòng nước.
Năng lượng cơ học từ động cơ được truyền qua trục đến cánh bơm. Nhờ chuyển động quay, nước được gia tốc và di chuyển từ khu vực trung tâm ra phía ngoài cánh
Trục bơm
Trục bơm là chi tiết trung gian truyền chuyển động quay từ động cơ đến cánh bơm.
Khi động cơ khởi động, mô-men xoắn được truyền đến trục. Trục quay kéo theo cánh bơm chuyển động, từ đó tạo ra quá trình biến đổi năng lượng và vận chuyển nước
Khớp nối
Khớp nối là một trong những bộ phận quan trọng đối với các sản phẩm máy bơm chữa cháy trục rời giúp kết nối đầu bơm với động cơ.
Khớp nối có nhiệm vụ truyền mô-men xoắn từ trục động cơ sang trục bơm. Vì thế nên việc căn chỉnh khớp nối đặc biệt quan trọng. Nếu hai trục không đồng tâm, bơm có thể bị rung lắc, kêu lớn và làm tăng tải lên vòng bi hoặc các bộ phận cơ khí.
Động cơ máy bơm chữa cháy
Động cơ là nguồn tạo năng lượng cho toàn bộ cụm bơm. Tùy yêu cầu của hệ thống, máy bơm chữa cháy có thể sử dụng động cơ điện hoặc động cơ diesel.
- Bơm chữa cháy điện sử dụng động cơ điện sử dụng năng lượng điện để tạo chuyển động quay.
- Bơm chữa cháy diesel sử dụng động cơ đốt trong làm nguồn dẫn động. Ngoài động cơ, hệ thống còn có các bộ phận liên quan như bình nhiên liệu, ắc quy, bộ đề, hệ thống làm mát và các thiết bị điều khiển.
Phớt cơ khí
Phớt cơ khí được bố trí tại khu vực trục đi qua thân bơm. Bộ phận này có nhiệm vụ duy trì độ kín giữa khu vực chứa nước và phần truyền động.
Trong khi trục vẫn phải quay liên tục, phớt giúp hạn chế nước thoát ra ngoài tại vị trí trục.
Phớt làm việc trong điều kiện chịu tác động của áp suất, nhiệt độ và ma sát. Khi phớt bị mòn hoặc hư hỏng, máy có thể xuất hiện hiện tượng rò nước.
Vì vậy, đây là một trong những chi tiết cần được kiểm tra khi thực hiện bảo trì máy bơm chữa cháy.
Vòng bi
Vòng bi hỗ trợ trục quay và giúp giảm ma sát giữa các bộ phận chuyển động.
Một cụm bơm hoạt động ổn định cần đảm bảo vòng bi được bôi trơn và làm việc trong điều kiện phù hợp theo yêu cầu của nhà sản xuất.
Khi vòng bi bị mòn, thiếu bôi trơn hoặc gặp sự cố, máy có thể xuất hiện tiếng ồn, rung động và nhiệt độ tăng cao. Nếu tiếp tục vận hành trong thời gian dài, tình trạng này có thể ảnh hưởng đến các chi tiết khác.
Bộ phận dẫn hướng
Sau khi nước nhận năng lượng từ cánh bơm, bộ phận dẫn hướng có nhiệm vụ định hướng dòng chảy về phía cửa xả.
Thiết kế của bộ phận này góp phần kiểm soát hướng di chuyển của nước và hỗ trợ quá trình chuyển đổi năng lượng trong cụm thủy lực.
Tùy loại bơm, cấu tạo cụ thể của bộ phận dẫn hướng có thể khác nhau. Với các bơm nhiều tầng, hệ thống dẫn hướng còn có vai trò đưa nước từ tầng cánh này sang tầng tiếp theo.
Cấu tạo máy bơm chữa cháy- Bệ máy và các bộ phận phụ trợ
Bệ máy giúp cố định cụm bơm và động cơ trên nền móng. Đối với các loại bơm chữa cháy có công suất lớn, bệ cần có độ cứng phù hợp để hạn chế rung động.
Ngoài những bộ phận chính, máy bơm chữa cháy còn có thể đi kèm:
- Đồng hồ áp suất.
- Van và phụ kiện kết nối.
- Thiết bị đo hoặc cảm biến.
- Tủ điều khiển.
- Hệ thống khởi động.
- Thiết bị bảo vệ.
- Các phụ kiện phục vụ quá trình lắp đặt.
Cấu tạo chi tiết của bơm sẽ phụ thuộc vào loại bơm và thiết kế của toàn bộ hệ thống PCCC.
Nguyên lý hoạt động của máy bơm chữa cháy
Phần lớn các dòng máy bơm chữa cháy ly tâm hoạt động dựa trên nguyên lý truyền năng lượng từ bánh công tác sang dòng nước.
Khi động cơ hoạt động, trục quay khiến cánh bơm quay với tốc độ lớn, nước đi vào tâm cánh sau đó nước được gia tốc tạo dòng nước đi ra phía ngoài tới buồng bơm dẫn dòng, nước vào đường ống đẩy.
Khi quá trình diễn ra liên tục, bơm giúp tạo ra dòng nước có lưu lượng và áp lực để cấp cho hệ thống chữa cháy.
